OKNO PONZIO PE 78 N HI

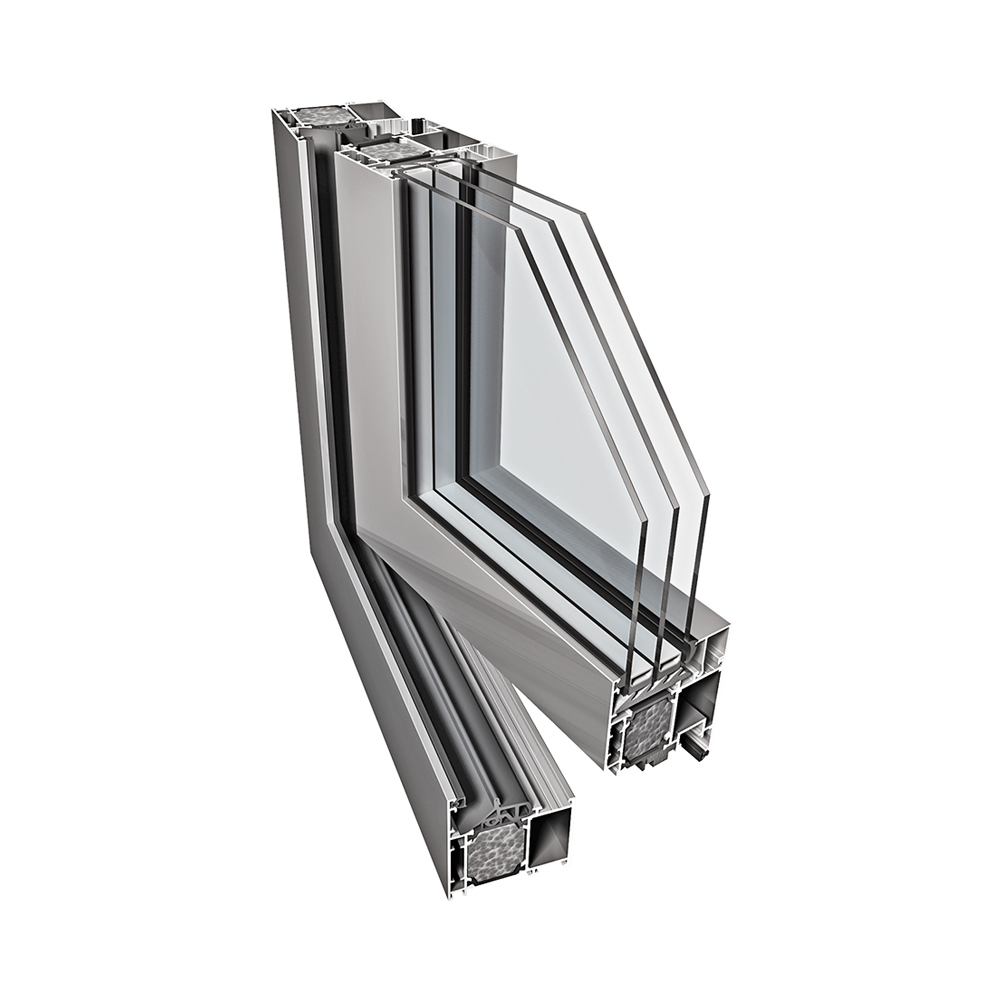

OKNO PONZIO PE 68 HI

Ideálne hliníkové okná pre komerčné a priemyselné objekty. Varianta systému PE68 HI s trojkomorou profilovou konštrukciou s drážkou pre kovanie vo štandarde „euro“.  Z jeho hlavných nesporných výhod je zvýšení tepelného komfortu, ktorý je dosiahnutý osadením špeciálnych izolačných vložiek.

Kategórie: ,
Popis
Charakteristika
– výhodou systému je zvýšená tepelná izolácia získaná pomocou špeciálnych izolačných vložiek
– vo verzii PE68HI – s uzáverom sklenenej komory a izolačnej vložky v profilovej komore – Uf = od 1,3 W/m2K.

Hliníkové profily
EN AW-6060 podľa PN-EN 573-3 podmienky T6 podľa PN-EN 515 Al Mg Si 0,5 F22 podľa DIN 1725 T1, DIN 17615 T1.

Tesnenie
Vyrobené zo syntetického kaučuku EPDM podľa normy 7863 a normy podľa ISO 3302-01, E2.

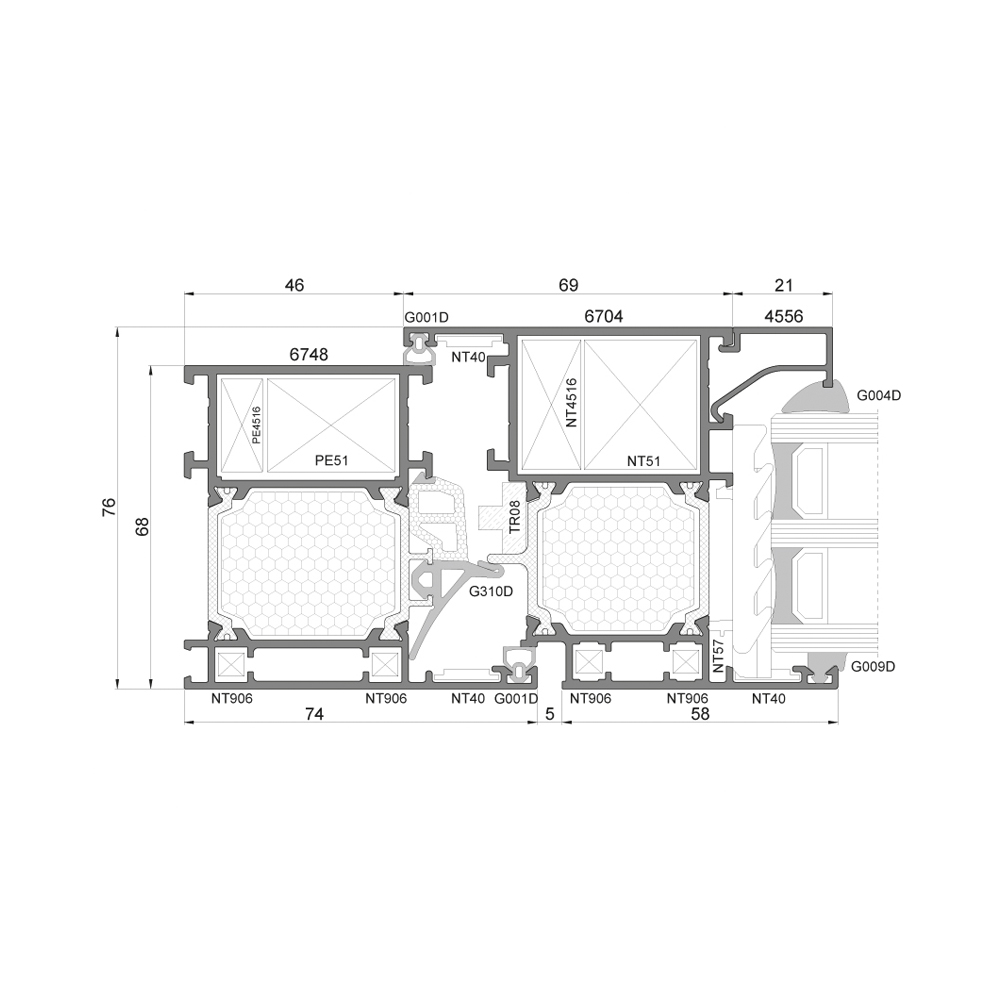

Hĺbka rámu
– 68 mm, krídla -76 mm

Maximálne rozmery krídla
L 1550 x H 2200 mm, L 1200 x H 2400 mm

Maximálna hmotnosť krídla
200 kg

Trieda priepustnosti vzduchu
4. Trieda
Vodotesnosť
E1650

Trieda odolnosti voči vetru
C5

Výplne
Jednoduché, dvojité zasklenie alebo nepriehľadné panely s hrúbkou: rám: 17-61 mm, krídlo: 25-69 mm.

Spôsoby povrchovej úpravy
Práškové lakovanie polyesterovými farbami so splňujúcimi požiadavkami Qualicoat, výber farieb z palety RAL; prírodné a farebné eloxovanie – splňujúce požiadavky Qualanodu; lakovanie vo „farbe“ dreva – povrchová úprava spĺňa vysoké protikorózne požiadavky.

Tepelná izolácia
U f od 1,4 W / m 2 K, U w = 0,84 W / m 2 K (počítané pre okno: L 1480 x H 2180 mm, U g = 0,5 W / m 2 K, dvojkomorová sklenená tabuľa) .

Schválenia a certifikáty kvality
Počiatočné typové skúšky podľa PN-EN 14351-1 + A1.
Odolnosť proti vlámaniu: Trieda RC2, RC3 podľa PN-EN 1627
