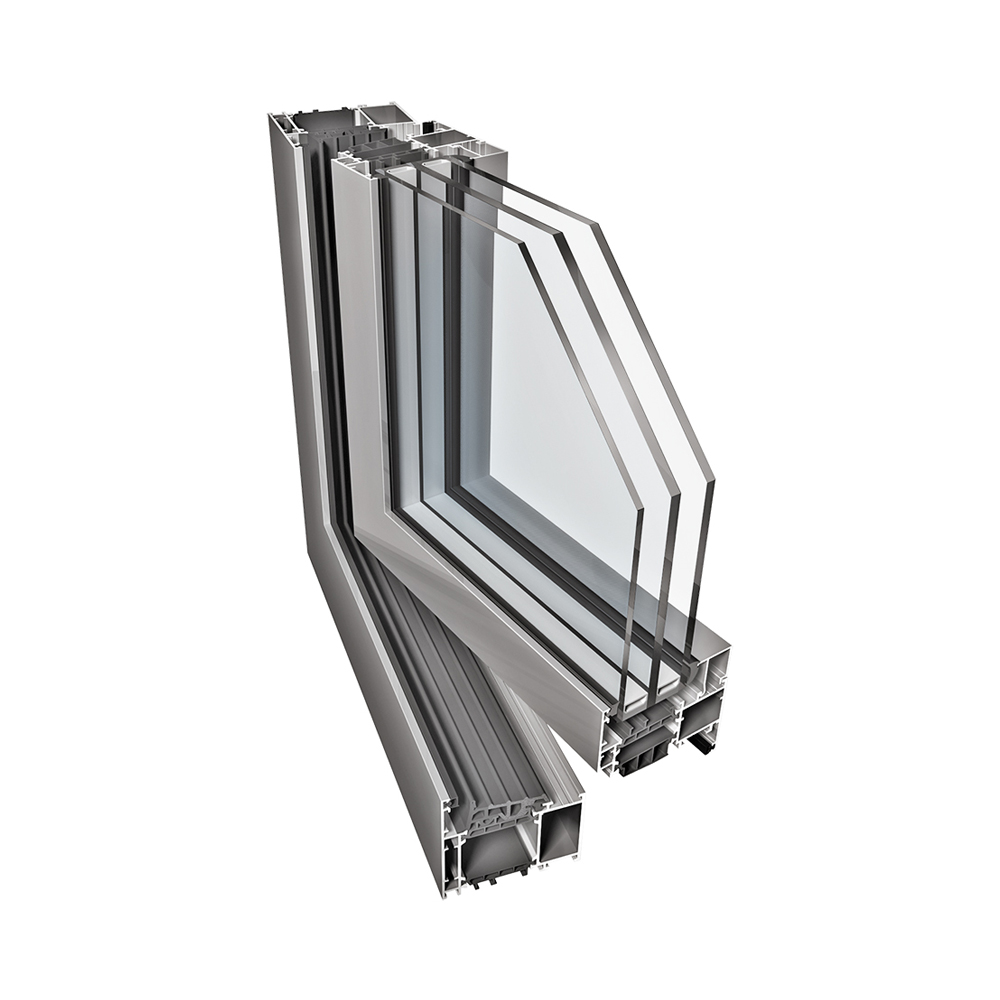

OKNO PONZIO PE 78 N HI

Variant systému PE78N určený na použitie v konštrukciách s obzvlášť vysokými požiadavkami na tepelnú izoláciu. Ideálne hliníkové okná pre pasívne a nízkoenergetické stavby.

Kategórie: Hliníkové okná, Hliníkové systémy
Zdieľať
Facebook Twitter Pinterest linkedin Telegram
  • Popis
Popis
Charakteristika
– hodnota súčiniteľa prechodu tepla závisí od miesta, kde sa použila prídavná náplň
– v teplejšej verzii PE78NHI s uzáverom sklenenej komory a izolačnej vložky je súčiniteľ prechodu tepla U f od 0,9 W / m2K

Hliníkové profily
EN AW-6060 podľa PN-EN 573-3 podmienky T6 podľa PN-EN 515 Al Mg Si 0,5 F22 podľa DIN 1725 T1, DIN 17615 T1.

Tesnenia
Vyrobené zo syntetického kaučuku EPDM podľa normy 7863 a normy podľa ISO 3302-01, E2.

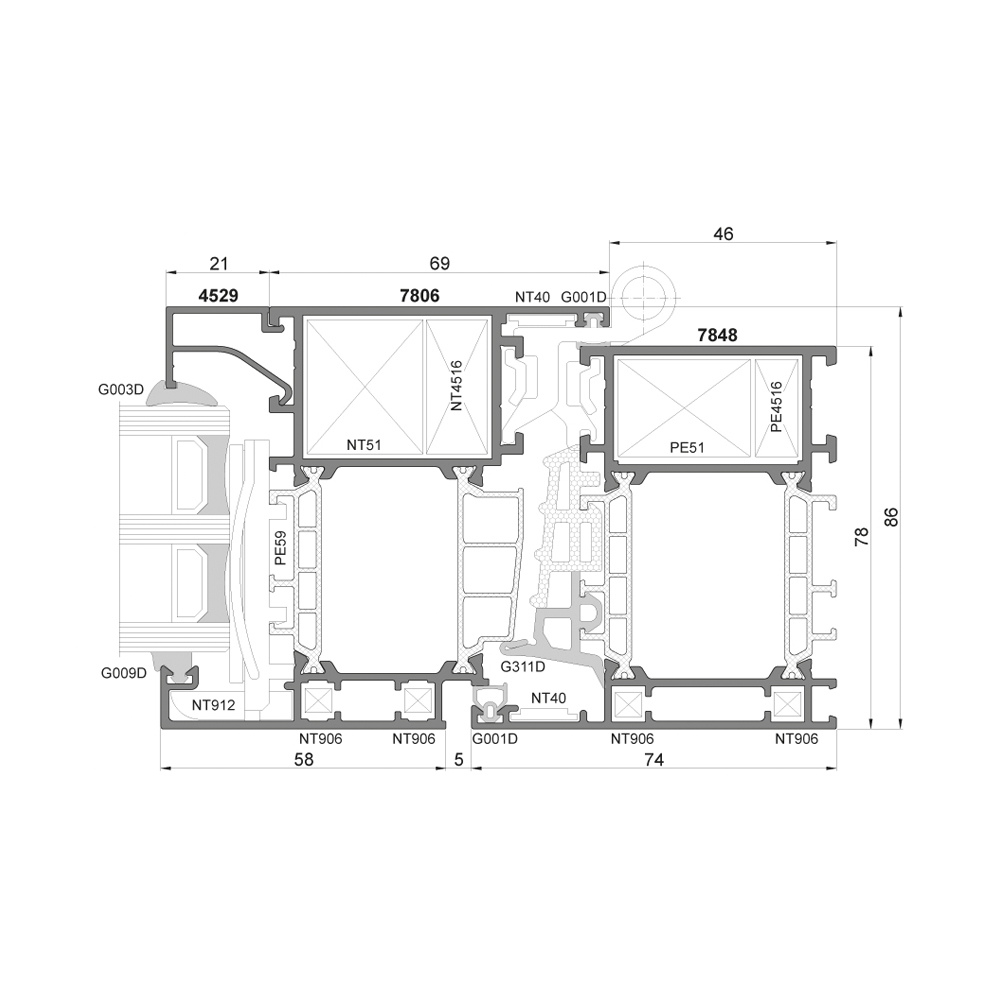

Hĺbka rámu
– 78 mm, krídla -86 mm

Maximálne rozmery krídla
L 1700 x H 2200 mm, L 1300 x H 3000 mm

Maximálna hmotnosť krídla
200 kg

Trieda priepustnosti vzduchu
4. Trieda
Vodotesnosť
E1650

Trieda odolnosti voči vetru
C5

Výplne
Jednoduché, dvojité zasklenie alebo nepriehľadné panely s hrúbkou: rám: 17-61 mm, krídlo: 25-69 mm.

Spôsoby povrchovej úpravy
Práškové lakovanie polyesterovými farbami so splňujúcimi požiadavkami Qualicoat, výber farieb z palety RAL; prírodné a farebné eloxovanie – splňujúce požiadavky Qualanodu; lakovanie vo „farbe“ dreva – povrchová úprava spĺňa vysoké protikorózne požiadavky.

Tepelná izolácia
U f od 0,9 W / m 2 K, U w = 0,74 W / m 2 K (počítané pre okno: L 1480 x H 2180 mm, U g = 0,5 W / m 2 K, dvojkomorová sklenená tabuľa) .

Osvedčenia a certifikáty kvality
Počiatočné typové skúšky podľa PN-EN 14351-1 + A1.
Odolnosť proti vlámaniu: Trieda RC2, RC3 podľa PN-EN 1627
